Display-Anzeige    FL-SB 3030 AB

Die FL-SB 3030 AB Anzeige ist von der Gesamtfläche identisch wie die FL-SB 3020 sowie die Bedienung, hier wird zusätzlich der AT  BAT angezeigt. Die Steuerung erfolgt ebenfalls über das Tablet. Bei Spielbeginn ist voreingestellt die "00". Bei dieser Einstellung "00" bleibt die AT  BAT-Anzeige auf dem Scoreboard dunkel. Jede andere eingestellte Ziffer(01 -99) erscheint auf der Anzeigetafel, dadurch entfällt das lästige Ein- und Ausschalten des AT  BATs.



Gallerie

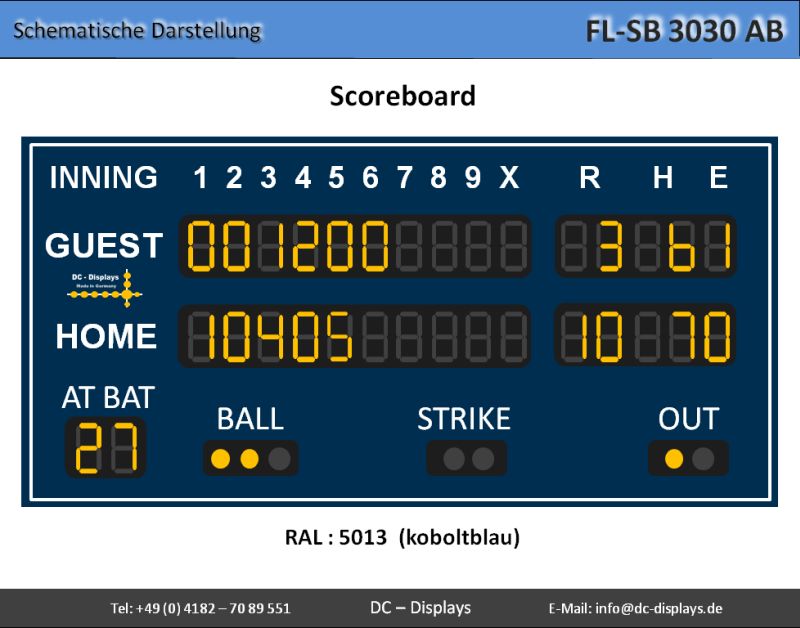

  • FL-SB3030AB-bl

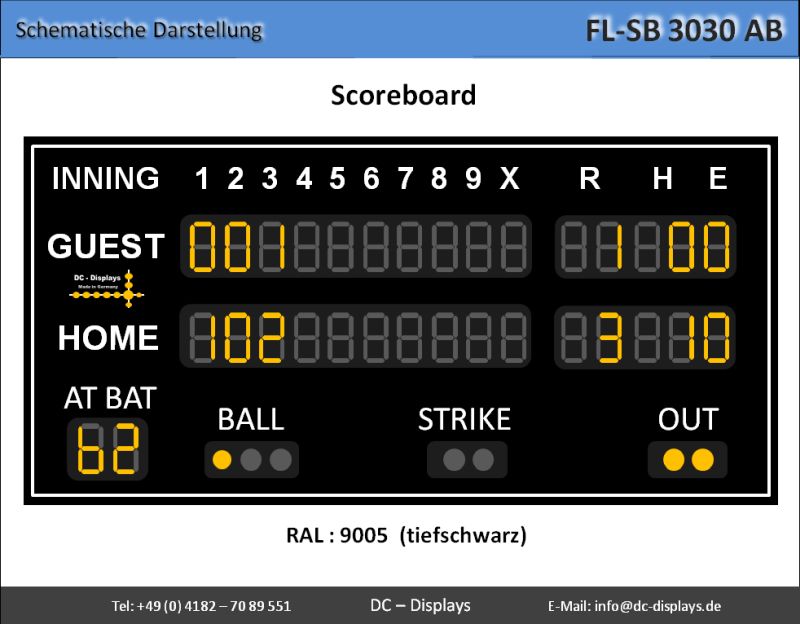

  • FL-SB3030AB-sw

Technische Daten

Gehäusetechnik

          Standort:                                           Outdoor
          Umgebungstemperatur:                    -25°C  bis  +60°C
          Gehäuserahmen:                              verzinker Stahlrohrrahmen
          Gewicht:                                            117 kg
          Display-Anzeige:                               Aluminiumverbundplatte
          Display-Maße (B x H x T):                6.000 x 2.750 x 60 mm
          Display-Fläche:                                 16,5 m²
          Display-Hintergrundfarbe:                 schwarz(Standard)
                                                                    gegen Aufpreis:  .
gelb .rot .blau .grün .weiß
          Display-Rahmen:                              anthrazit Aluminiumprofil

Anzeigetechnik

          Anzeige INNING (GUEST, HOME):      0 - 9 (Werte > 9 werden mit zusätzlichen LEDs gekennzeichnet)
          Anzeige RUNs (GUEST, HOME):        0 - 99
          Anzeige HITs (GUEST, HOME):          0 - 99
          Anzeige ERROR (GUEST, HOME):    0 - 9
          Anzeige AT  BAT:                              01 - 99
          Zifferngröße:                                     300 mm
          Anzeige BALL:                                  3 LED-Segmente
          Anzeige STRIKE, OUT:                    2 LED-Segmente
          Zeichengröße:                                  130 mm
          Beschriftung:                                    GUEST, HOME, INNING, R, H, E, BALL, STRIKE, OUT, AT BAT
          Ableseentfernung:                            120 m
          Sichtwinkel:                                       > 120°
          LED:
                 Farbe:                                        ultrahelle orange SMD-LEDs
                 Größe:                                       3,4 x 3,0 mm / 606 nm
                 Pitch (Ziffer / Zeichen):              10,5 mm / 13,0 mm
                 Lebensdauer:                             10.000 Stunden
                 Anzahl:                                       8.831
                 Helligkeit:                                    manuelle Helligkeitssteuerung per Tablet
          Ansteuerung:                                     per Funk (Bluetooth)

        Reichweite:                                        150 m bei Sichtkontakt
          Display-Abdeckung:                          einseitig blendfreies Acrylglas

Betriebstechnik

          Bedienung:                                        per Tablet

Stromversorgung:                              Wechselstrom 220 V - 240 V / 50 Herz
          Leistungsaufnahme:                          Ø 120 - 400 VA, je nach INNING-Stand / max. 685 VA
          Schutzart:                                          IP 54

Lieferumfang

•  1 DISPLAY-Anzeige mit Beschriftung
•  1 Empfängermodul (eingebaut)
•  1 Tablet 10"

zusätzliche Features

•  zusäzliche Werbeflächen gegen Aufpreis
•  anzeigen der Außentemperatur gegen Aufpreis
•  Sonnenlicht tauglich
•  witterungsbeständig
•  wartungsfrei
